High Lumen Backlight LED Panel 120x30cm | kaltweiß

Kompatibilität und Bestandteile
Dimmbar: Optional (separat erhältliches Netzteil Z41 notwendig)
Inkl. Netzteil: Ja

Technische Informationen
Flickerfree: Ja
Abstrahlwinkel: 120°
Umgebungstemperatur (Betrieb): -20°C bis +45°C
Chip: SMD
CRI: >80
Energieeffizienzklasse (bis 2021): A+
Energieeffizienzklasse (ab 2022): D
Farbtemperatur: 6000 Kelvin
Lichtfarbe:
Leistung:28 Watt
Lumen: 4000
Lichtausbeute:142
Schutzart: IP20
Schutzklasse: III

Optische Merkmal
Gehäusefarbe: Weiß
Gehäusematerial: Aluminium
Gewicht: 1,6 kg
Maße: 119,5 x 29,5 x 2,6 cm
Material: Aluminium
Lieferumfang: LED Panel, Vorschaltgerät (Netzteil / Treiber)

Rechtliche Merkmale
Garantie: 2
Lebensdauer (Betriebsdauer): 25000 Stunden
Zertifikate: CE | GS | RoHS | TÜV

Downloads:

• Montageanleitung für LED Panels
• TÜV GS Zertifikat der LED Panels

Allgemeine Infos:

• Abmessungen LED Panels

Montageanleitung:

Montage mit Aufbaurahmen

Hinweis: Bitte vorab die Bohrmarkierungen an der Decke mithilfe eines Stiftes setzen - bitte die Anschlussseite des Netzteils beachten.

1. Drei der vier Seitenleisten werden über die mitgelieferten Eckverbindungen miteinander verbunden.
2. Im Anschluss wird die Konstruktion mit den mitgelieferten Schrauben und Dübeln an den vorab markierten Stellen an der Decke befestigt. (Hilfsweise empfehlen wir, eigene Markenschrauben und -dübel zu verwenden)
3. Das LED Panel mit der richtigen Seite zum Anschluss des Netzteils ungefähr 50-70 % durch die noch offene Seite des Rahmens einführen.
4. Netzteil mit Stromzufuhr und LED Panel verbinden.
5. LED Panel vollständig einschieben.
6. Offene Seitenleiste mithilfe der Eckverbindungen verbinden.

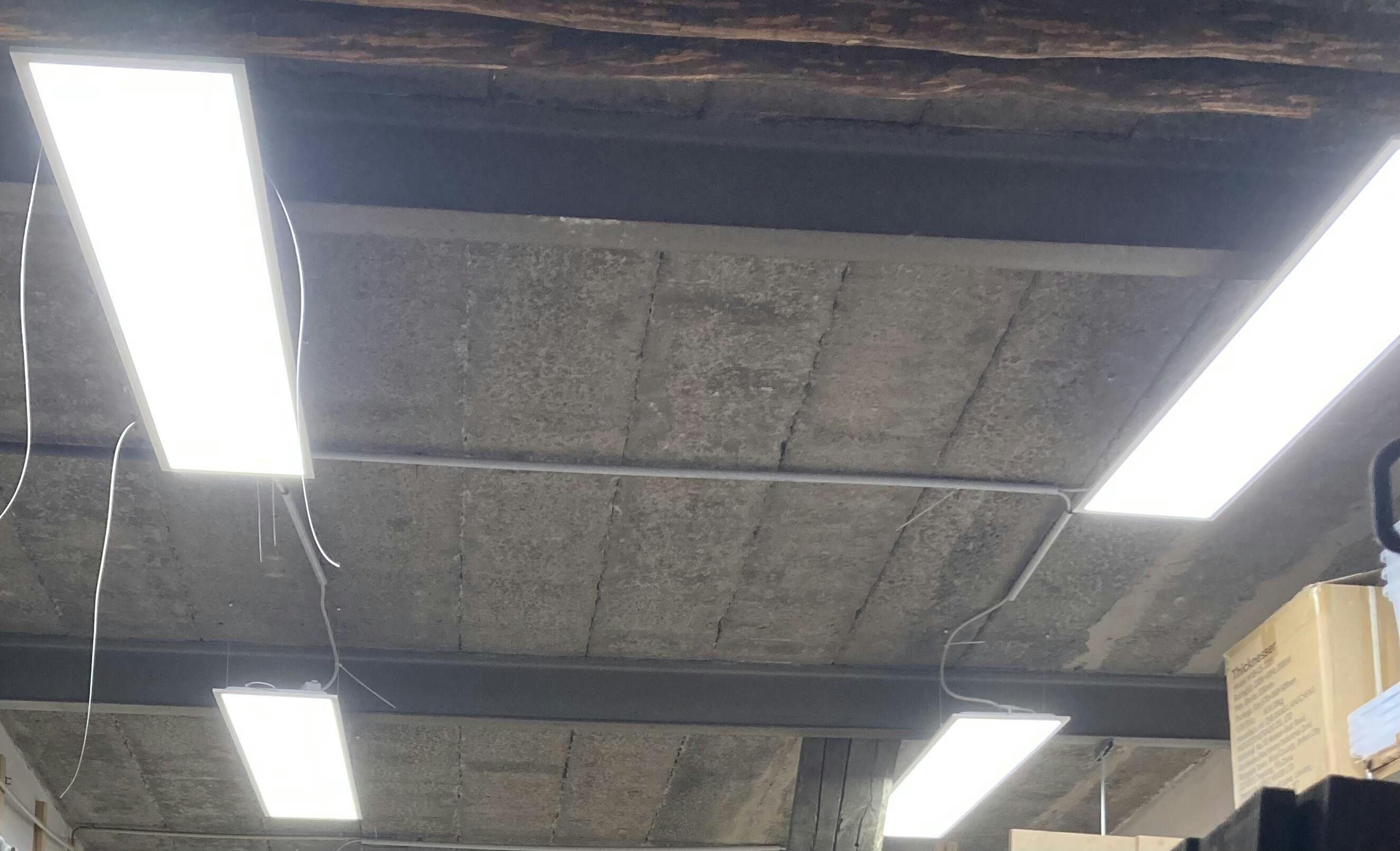

Montage mit Seilabhängungen

1. Bohrlöcher an der Decke markieren.
2. Löcher entsprechend der Markierung Bohren. Nutzung der mitgelieferten Schrauben und Dübel oder die Verwendung von eigenen Markenschrauben und Dübeln.
3. Vier Schrauben auf der Rückseite des Panels lösen (Hinweis: bei den 120cm langen Panels etwa 30cm in die Mitte versetzt)
4. Die Hülsen zur Montage am Panel mit den mitgelieferten Schrauben an der gleichen Stelle festschrauben und mit dem Seil verbinden.

Montage in Hohlraumdecken mit Halteklammern

1. 4 Eckschrauben auf der Rückseite des LED Panels lösen
2. Die Halteklammern entsprechend der Abbildung mit den zuvor entfernten Schrauben wieder montieren
3. Das LED Panel an die vorgesehene Stelle einlegen und dabei den Federzug spannen
4. An der finalen Position Federzug loslassen.

LED Panel, Vorschaltgerät (Netzteil / Treiber)
