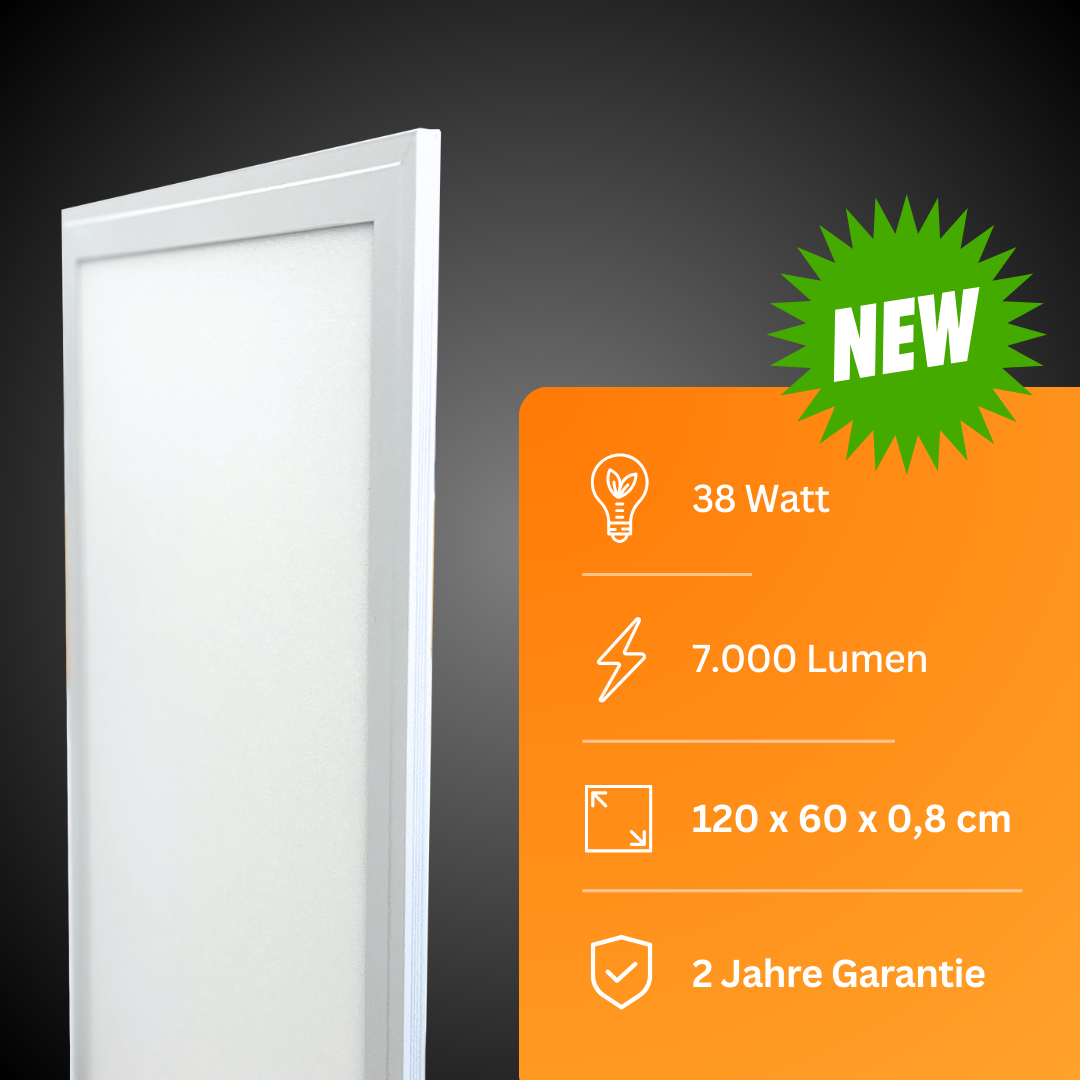

PREMIUM LED Panel 120x60cm | neutralweiß

Kompatibilität und Bestandteile
Dimmbar: Optional (zwei separat erhältliche Netzteile Z41 notwendig)
Inkl. Netzteil: Ja

Technische Informationen
Flickerfree: Ja
Abstrahlwinkel: 120°
Umgebungstemperatur (Betrieb): -20°C bis +45°C
Chip: SMD
CRI: >80
Energieeffizienzklasse (bis 2021): A+
Energieeffizienzklasse (ab 2022): D
Farbtemperatur: 4000 Kelvin
Lichtfarbe:
Leistung:38 Watt
Lumen: 7000
Lichtausbeute:140
Schutzart: IP20
Schutzklasse: III

Optische Merkmal

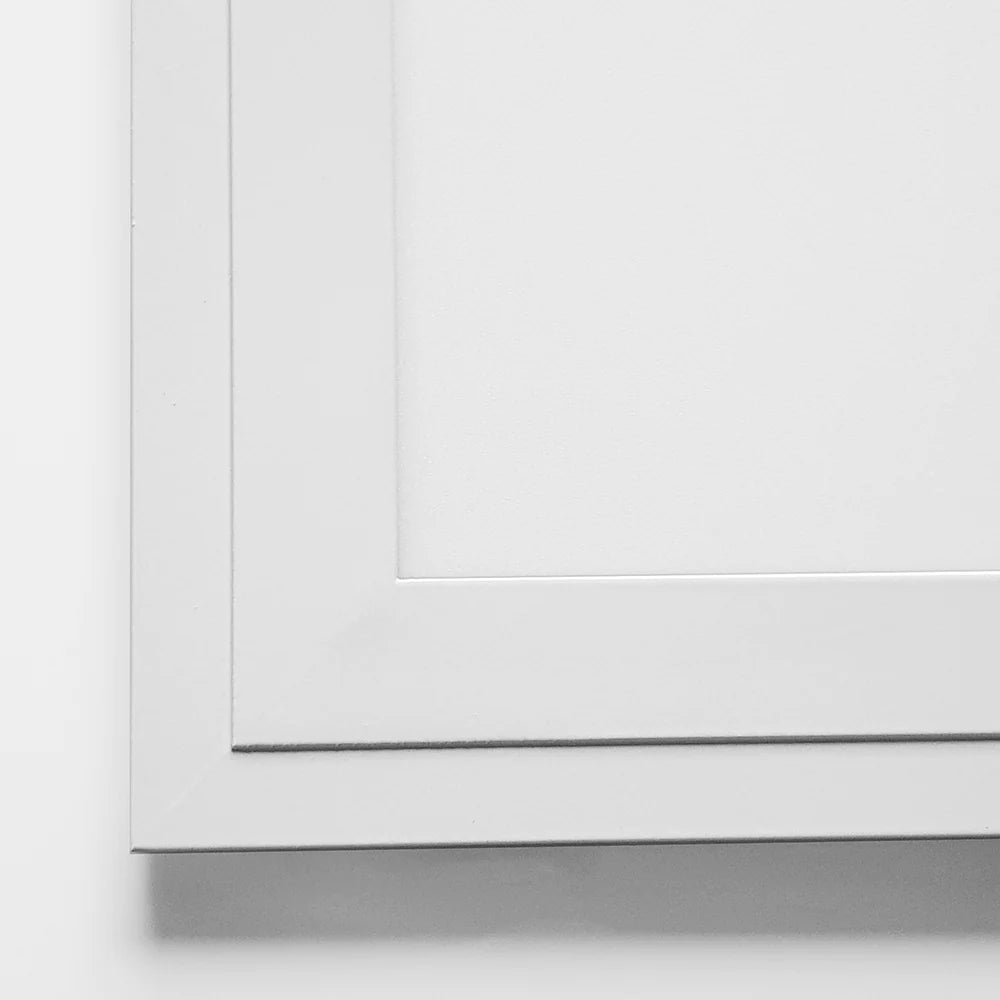

Gehäusefarbe: Weiß
Gehäusematerial: Aluminium
Gewicht: 4,62 kg
Maße: 119,5 x 59,5 x 0,8 cm
Material: Aluminium
Lieferumfang: LED Panel, Vorschaltgerät (Netzteil / Treiber)

Rechtliche Merkmale
Garantie: 2
Lebensdauer (Betriebsdauer): 25000 Stunden
Zertifikate: CE | GS | RoHS | TÜV

Der Gigant unter den LED Panels

Mit 120x60 cm (genauer 1195 mm x 595 mm) Abmessungen gilt dieses LED Panel zu den größten seiner Art. Satte 7000 Lumen bei 50 Watt Leistung sorgen für gigantische Ausleuchtung speziell für größere Räumlichkeiten. Insbesondere in großen Werkstätten, Garagen oder Großraumbüros finden diese Panels Anwendung.

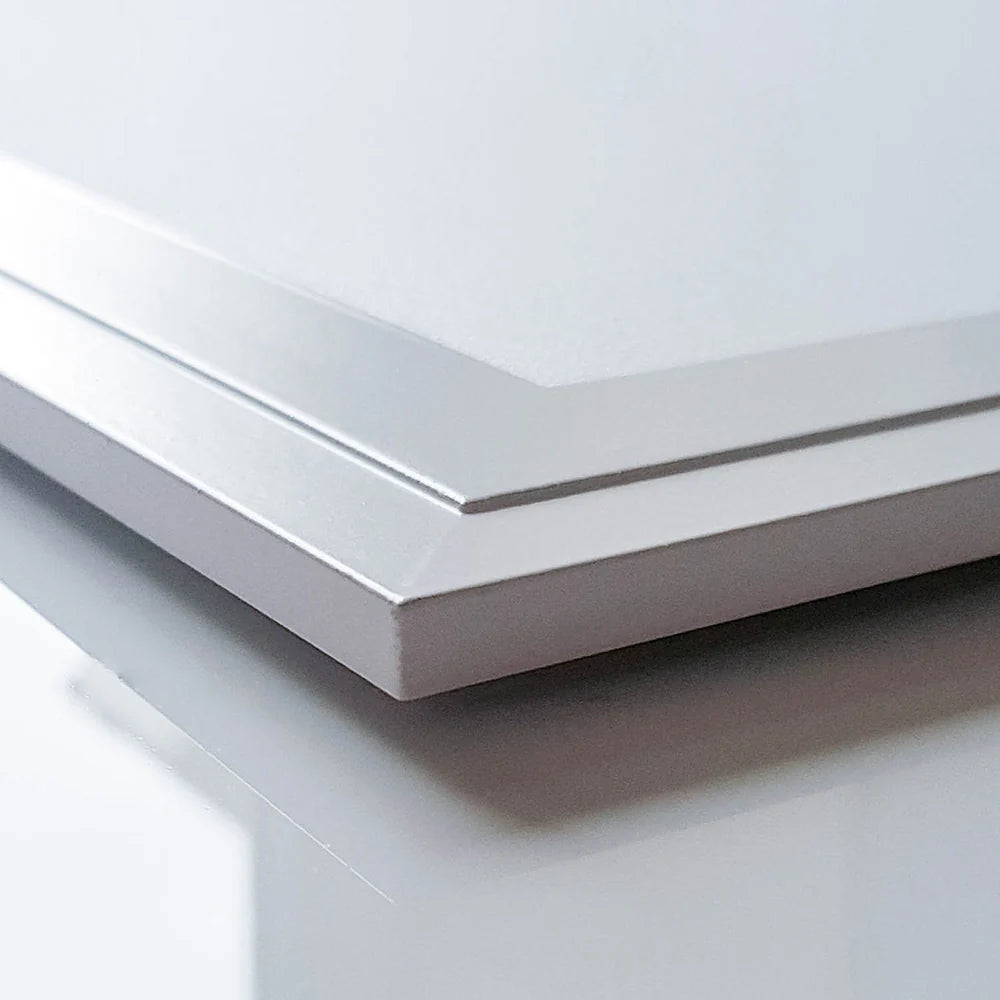

Das aufgrund der Abmessungen eher sperrige Panel lässt sich dank seiner Ultraleichtbauweise aus Aluminium mit weißem Panelrahmen einfach und bequem montieren. Das mit knapp 5,5 kg Eigengewicht und durch zwei TÜV/GS geprüfte 40 Watt Netzteile (Treiber) betrieben LED Panel gilt zu den leichtesten auf dem Markt.

Aus Sicherheitsgründen empfehlen wir die Montage dennoch mit zwei oder mehr Personen.

Hinweis zum Dimmen:
Dieses Panel benötigt 2 Stück 40 Watt dimmbare Netzteile (Vorschaltgeräte)

Downloads:

• Montageanleitung für LED Panels

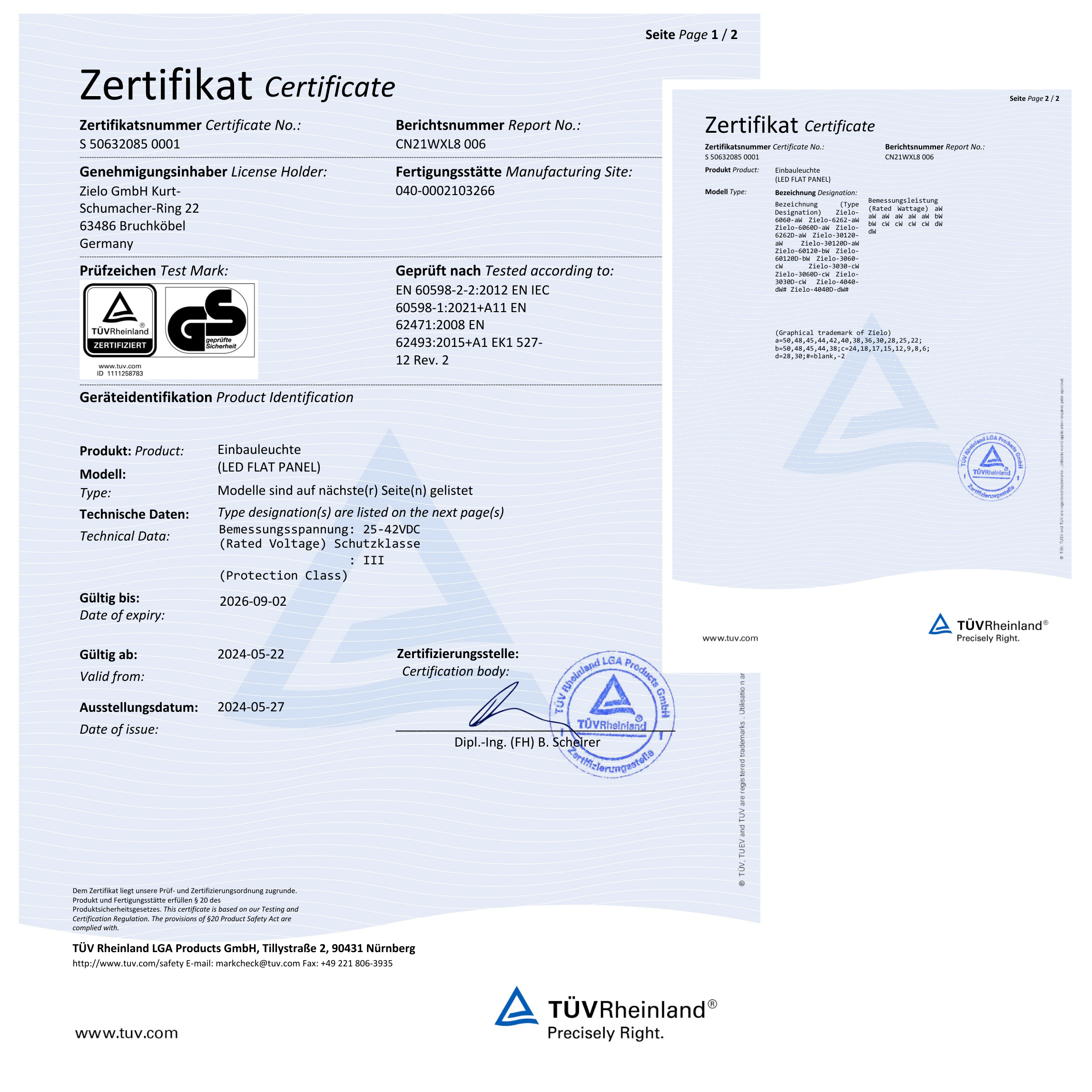

• TÜV GS Zertifikat der LED Panels

Allgemeine Infos:

• Abmessungen LED Panels

Montageanleitung:

Montage mit Aufbaurahmen

Hinweis: Bitte vorab die Bohrmarkierungen an der Decke mithilfe eines Stiftes setzen - bitte die Anschlussseite des Netzteils beachten.

1. Drei der vier Seitenleisten werden über die mitgelieferten Eckverbindungen miteinander verbunden.
2. Im Anschluss wird die Konstruktion mit den mitgelieferten Schrauben und Dübeln an den vorab markierten Stellen an der Decke befestigt. (Hilfsweise empfehlen wir, eigene Markenschrauben und -dübel zu verwenden)
3. Das LED Panel mit der richtigen Seite zum Anschluss des Netzteils ungefähr 50-70 % durch die noch offene Seite des Rahmens einführen.
4. Netzteil mit Stromzufuhr und LED Panel verbinden.
5. LED Panel vollständig einschieben.
6. Offene Seitenleiste mithilfe der Eckverbindungen verbinden.

Montage mit Seilabhängungen

1. Bohrlöcher an der Decke markieren.
2. Löcher entsprechend der Markierung Bohren. Nutzung der mitgelieferten Schrauben und Dübel oder die Verwendung von eigenen Markenschrauben und Dübeln.
3. Vier Schrauben auf der Rückseite des Panels lösen (Hinweis: bei den 120cm langen Panels etwa 30cm in die Mitte versetzt)
4. Die Hülsen zur Montage am Panel mit den mitgelieferten Schrauben an der gleichen Stelle festschrauben und mit dem Seil verbinden.

Montage in Hohlraumdecken mit Halteklammern

1. 4 Eckschrauben auf der Rückseite des LED Panels lösen
2. Die Halteklammern entsprechend der Abbildung mit den zuvor entfernten Schrauben wieder montieren
3. Das LED Panel an die vorgesehene Stelle einlegen und dabei den Federzug spannen
4. An der finalen Position Federzug loslassen.
