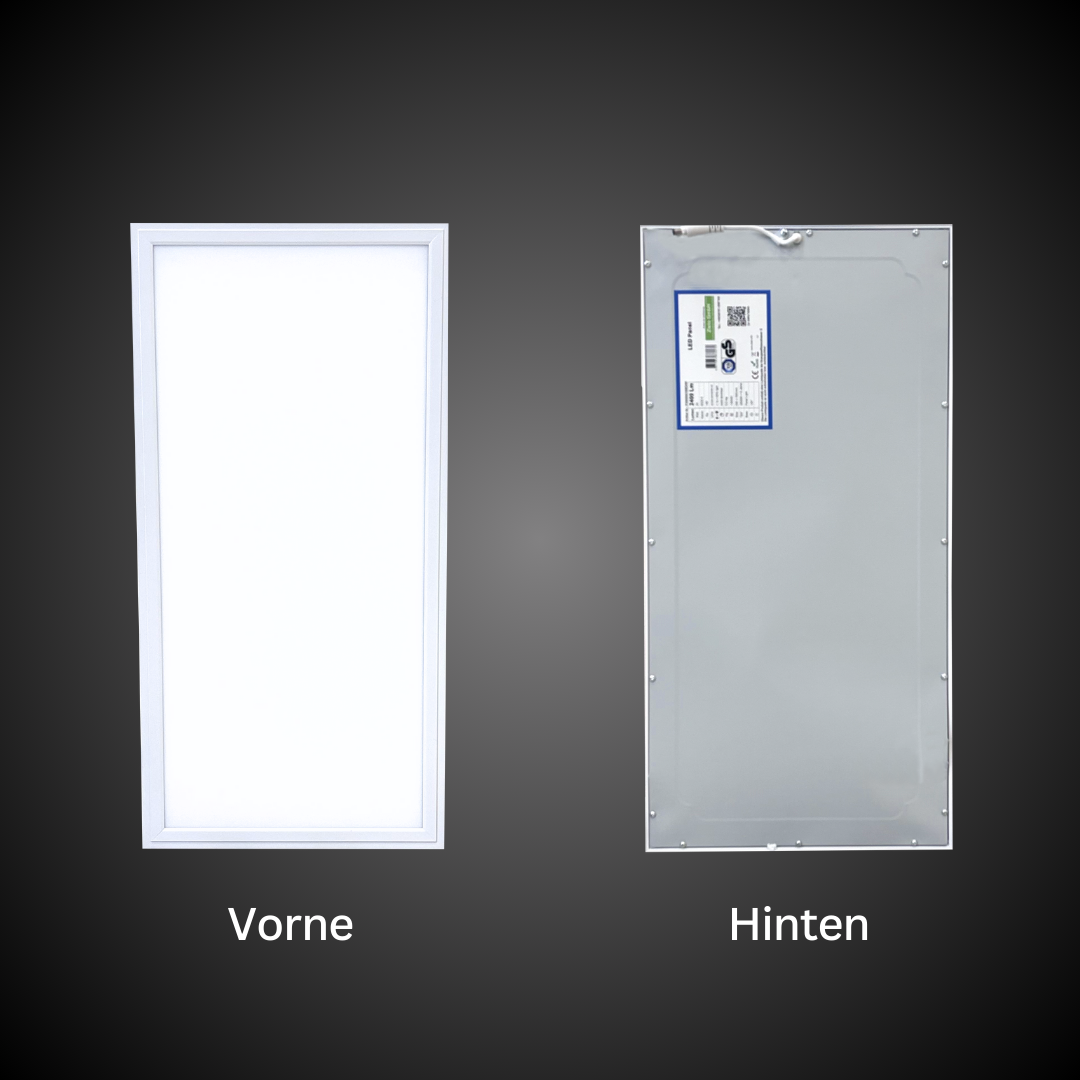

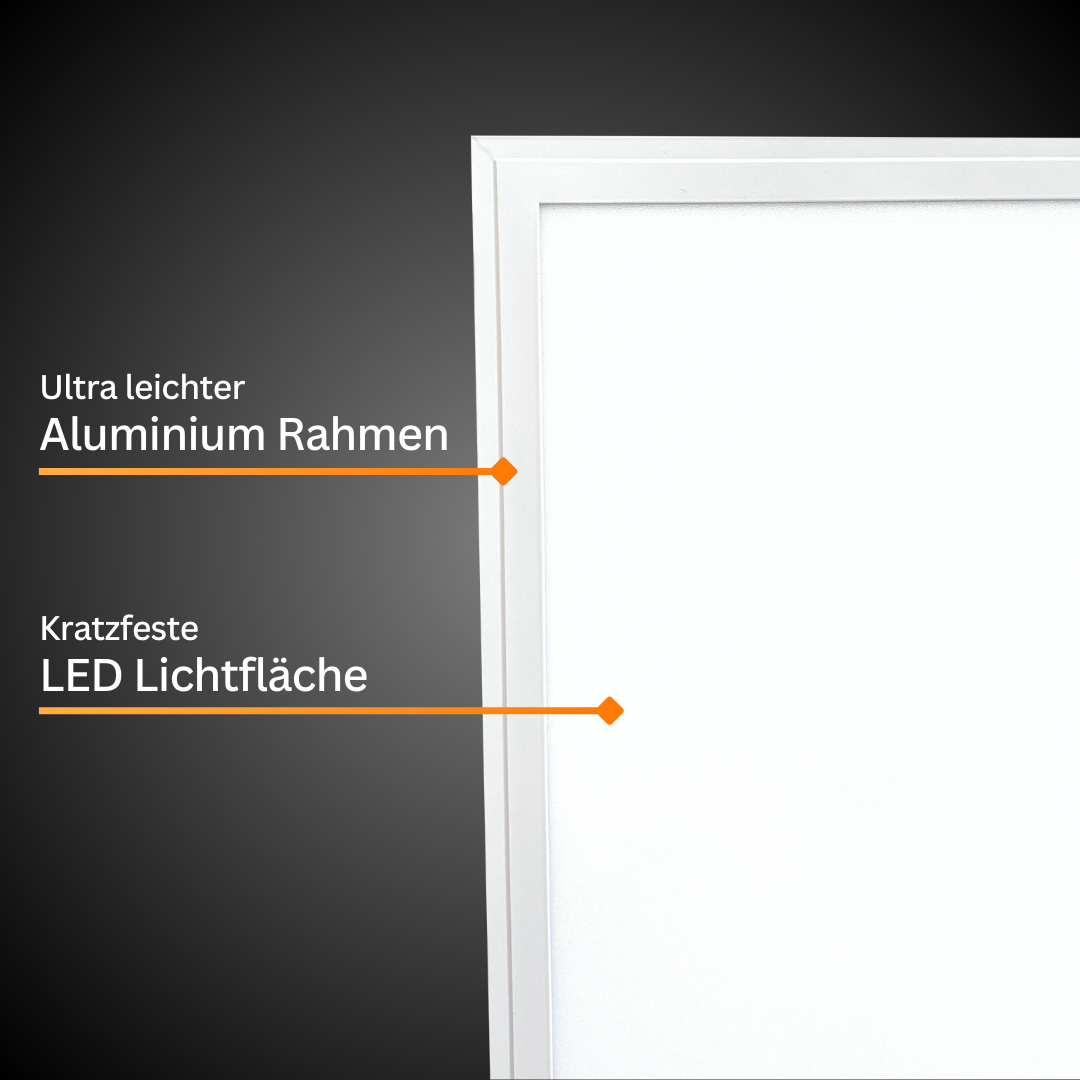

LED Panel 60x30 cm | 4000 Kelvin neutralweiß | 24 Watt | 2400 Lumen | TÜV-GS

Downloads:

• Montageanleitung für LED Panels
• TÜV GS Zertifikat der LED Panels

Allgemeine Infos:

• Abmessungen LED Panels

Montageanleitung:

Montage mit Aufbaurahmen

Hinweis: Bitte vorab die Bohrmarkierungen an der Decke mithilfe eines Stiftes setzen - bitte die Anschlussseite des Netzteils beachten.

1. Drei der vier Seitenleisten werden über die mitgelieferten Eckverbindungen miteinander verbunden.
2. Im Anschluss wird die Konstruktion mit den mitgelieferten Schrauben und Dübeln an den vorab markierten Stellen an der Decke befestigt. (Hilfsweise empfehlen wir, eigene Markenschrauben und -dübel zu verwenden)
3. Das LED Panel mit der richtigen Seite zum Anschluss des Netzteils ungefähr 50-70 % durch die noch offene Seite des Rahmens einführen.
4. Netzteil mit Stromzufuhr und LED Panel verbinden.
5. LED Panel vollständig einschieben.
6. Offene Seitenleiste mithilfe der Eckverbindungen verbinden.

Montage mit Seilabhängungen

1. Bohrlöcher an der Decke markieren.
2. Löcher entsprechend der Markierung Bohren. Nutzung der mitgelieferten Schrauben und Dübel oder die Verwendung von eigenen Markenschrauben und Dübeln.
3. Vier Schrauben auf der Rückseite des Panels lösen (Hinweis: bei den 120cm langen Panels etwa 30cm in die Mitte versetzt)
4. Die Hülsen zur Montage am Panel mit den mitgelieferten Schrauben an der gleichen Stelle festschrauben und mit dem Seil verbinden.

Montage in Hohlraumdecken mit Halteklammern

1. 4 Eckschrauben auf der Rückseite des LED Panels lösen
2. Die Halteklammern entsprechend der Abbildung mit den zuvor entfernten Schrauben wieder montieren
3. Das LED Panel an die vorgesehene Stelle einlegen und dabei den Federzug spannen
4. An der finalen Position Federzug loslassen.

Videos:

Wird das LED Panel mit Montagerahmen ausgeliefert?
Nein, das LED Panel wird ohne Rahmen geliefert. Dieser kann optional mitbestellt werden. Alternativ bieten wir Stahlseile und Halterklammern zur Montage an, je nach Einsatzgebiet und deinen persönlichen Vorlieben.

Braucht man UGR19 LED Panels und wofür sind diese geeignet?
UGR ist der Blendfaktor und wird hauptsächlich in Büros gebraucht und von der Berufsgenossenschaft gefordert (zumindest in Deutschland – in anderen Ländern ist LUKS-LITE die Gesetzeslage nicht bekannt). Wer viel im Privatem mit Glas oder glänzenden Oberflächen arbeitet oder etwas lichtempfindlich am heimischen PC ist, sollte auch die UGR Variante wählen

Ist das Vorschaltgerät im Lieferumfang der LED Panels enthalten?
Ja, das Vorschaltgerät ist immer im Preis und Lieferumfang enthalten.

Kann man die LED Panels miteinander verbinden?
Ja. Solange die hauseigene Sicherung ausreichend ist, können die Panels parallel geschalten werden. Allerdings wird jedes Panel mit einem eigenen Vorschaltgerät angesteuert.

Ist beim Aufbaurahmen eine Bohrung für den Kabeldurchlass vorhanden? Wenn nein, kann ich diese selber bohren oder ist das von der Bauhöhe her nicht möglich?
Da oftmals Panels direkt unter dem Kabelanschluss montiert werden, ist kein Kabeldurchlass vorhanden. Aufgrund der Höhe von 4,3 cm lässt sich dieser aber mühelos durch den Aluminiumrahmen bohren.

Kann man das dimmbare Vorschaltgerät über ein BUS-System ansteuern?
Ja. Das Vorschaltgerät ist mit einem BUS-System kompatibel.
